싱크홀(도로함몰) 발생 원인과 대책에 대한 종합 가이드
📌 싱크홀이란?

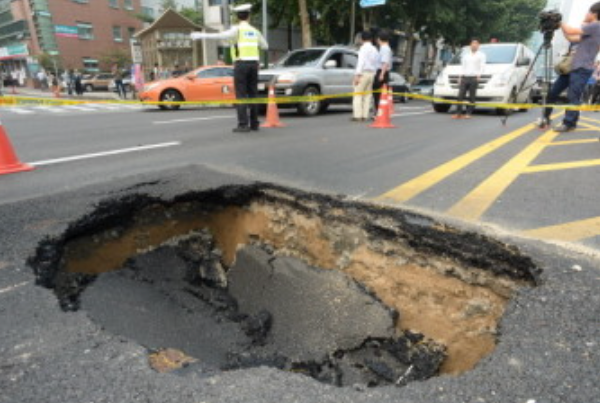

싱크홀(sinkhole)은 지표면 아래의 지반이 함몰되어 지표면에 발생하는 구멍이나 우묵한 지형을 말합니다. 도시에서는 '도로함몰'이라는 용어로도 불립니다. 자연적 또는 인위적 원인으로 발생할 수 있으며, 도시 기반 시설과 시민의 안전을 위협하는 중대한 지질재해입니다.
📊 국내 싱크홀 발생 통계
- 2015년~2020년 서울시 도로함몰 발생 건수: 연평균 약 680건
- 전체 발생 원인 중 노후 하수관 관련: 약 85%
- 평균 발생 깊이: 1.5m (최대 깊이 사례: 5m 이상)
- 계절별 발생 비율: 우기(6~8월) 40%, 해빙기(3~4월) 30%
🔍 주요 싱크홀 사고 사례
- 2014년 서울 석촌지하차도 싱크홀
- 규모: 깊이 5m, 폭 8m
- 원인: 지하철 공사 중 지하수 유출
- 피해: 도로 통행 제한, 주변 건물 균열
- 복구 비용: 약 15억원
- 2018년 인천 미추홀구 도로함몰
- 규모: 깊이 2.5m, 면적 13㎡
- 원인: 노후 하수관 파손
- 영향: 차량 파손, 교통 통제
1. 싱크홀의 유형
자연적 싱크홀
- 용식성 싱크홀
- 발생 메커니즘: 석회암, 백운암 등의 가용성 암석이 지하수에 의해 용해
- 주요 발생 지역: 강원도 석회암 지대, 제주도 화산암 지대
- 특징: 장기간에 걸쳐 서서히 발달
- 위험성: 대형 지반 함몰 가능성
- 붕락성 싱크홀
- 발생 과정: 지하 공동의 천장부 암반 붕괴
- 주요 원인: 지하수위 변동, 지진, 진동
- 특징: 갑작스러운 발생, 높은 위험성
- 침하성 싱크홀
- 발생 메커니즘: 토사의 점진적 유실
- 영향 요인: 지하수 흐름, 토양 특성
- 전조 현상: 지표면 미세 침하
인위적 싱크홀
- 시설물 관련
- 상하수도관 파손
- 주요 원인: 관로 노후화(30년 이상 경과)
- 취약 지점: 관로 접합부, 맨홀 주변
- 발생 통계: 전체 싱크홀의 약 85%
- 지하매설물 손상
- 통신관, 가스관, 전력구 등의 열화
- 매설물 주변 다짐 불량
- 굴착 복구 부실
- 상하수도관 파손
- 공사 관련
- 지하철 공사
- 터널 굴착 시 지반 이완
- 지하수 유출로 인한 토사 유실
- 진동에 의한 지반 교란
- 건물 신축 공사
- 깊은 굴착에 따른 지반 변형
- 차수 공법 실패
- 지하수 배제 영향
- 지하철 공사
2. 싱크홀 발생의 주요 원인
2.1 지질학적 요인
- 기반암의 특성
- 석회암 지대의 화학적 용해 작용
- 용해 속도: 연간 0.1~1mm
- 영향 인자: 강수량, 지하수 산성도
- 취약 지역: 강원도 석회암 분포지
- 연약지반의 존재
- 충적층 두께와 특성
- 점토층의 압밀 침하
- 매립지반의 불균질성
- 석회암 지대의 화학적 용해 작용
💡 지반조사 기술
- 물리탐사 방법
- 지표레이더탐사(GPR)
- 탐사 깊이: 최대 5m
- 해상도: 수 cm ~ 수십 cm
- 적용: 공동 탐지, 매설물 위치 확인
- 전기비저항탐사
- 탐사 깊이: 최대 20m
- 특징: 지하수 분포 파악 가능
- 한계: 도심지 노이즈 영향
- 지표레이더탐사(GPR)
3. 싱크홀 발생의 전조 현상
주요 징후
- 도로 표면의 균열이나 함몰
- 포장면의 국부적인 침하
- 지반의 이상 소리나 진동
- 건물 기초의 균열이나 침하
- 지하수의 이상 용출
- 도로 표면의 원형 또는 타원형 패턴
4. 싱크홀 예방 및 대책
4.1 조사 및 모니터링
- 지반조사
- 지반 물리탐사 실시
- 시추조사를 통한 지반상태 확인
- 지하레이더(GPR) 탐사
- 시설물 점검
- 상하수도관 정기 점검
- 지하매설물 상태 조사
- 노후 시설물 관리대장 작성
4.2 예방 대책
- 시설물 관리
- 노후 관로의 계획적 교체
- 누수 탐지 및 보수
- 지하매설물 통합 관리시스템 구축
- 공사 관리
- 굴착공사 안전관리 강화
- 지하수 관리 계획 수립
- 지반 보강 공법 적용
- 제도적 대책
- 지하안전관리 제도 강화
- 지하공간 통합지도 구축
- 안전관리 매뉴얼 개발
5. 싱크홀 발생 시 대응 방안
긴급 대응 절차
- 발견 즉시 관할 구청이나 경찰서에 신고 (☎ 119, 112)
- 현장 통제 및 안전펜스 설치
- 주변 지반 추가 붕괴 위험성 조사
- 긴급 복구 작업 실시
- 원인 조사 및 항구 복구 계획 수립
싱크홀 규모별 위험도 분류
| 규모 | 크기 | 위험도 | 주요 대응방안 |
|---|---|---|---|
| 소형 | 직경 1m 미만 | 낮음 | 현장 응급복구 |
| 중형 | 직경 1~3m | 중간 | 주변 안전진단 필요 |
| 대형 | 직경 3m 이상 | 높음 | 종합적인 지반조사 필요 |
6. 최근 국내 싱크홀 발생 현황
- 도심지 싱크홀 발생 증가 추세
- 노후 하수관로 관련 사고가 가장 많음
- 지하철 공사구간 인근 발생 빈도 높음
- 도심 재개발 지역의 발생 위험 증가
📱 싱크홀 신고 및 조치 사례
- 2023년 강남구 도로함몰 사례
- 발견: 시민 제보(스마트폰 앱)
- 초기 대응: 2시간 이내 현장 출동
- 임시 복구: 4시간 소요
- 항구 복구: CCTV 조사 후 하수관 교체
🔧 최신 복구 공법
- 그라우팅 공법
- 적용: 공동 충진, 지반 보강
- 재료: 시멘트계, 약액계
- 장점: 신속한 시공, 높은 강도
- 마이크로파일 공법
- 적용: 심층부 지반 보강
- 특징: 좁은 공간 시공 가능
- 효과: 장기 안정성 확보
참고문헌
- 국토교통부, "지반침하(싱크홀) 안전관리 매뉴얼"
- 한국지질자원연구원, "도시지역 지반침하 발생메커니즘 분석 연구"
- 서울특별시, "도로함몰 관리 종합대책"
- 대한토목학회, "지반침하 예방을 위한 기술지침"
